Helium Sızıntı Detektörü'nün tanıtımı:
Kütle spektrometre sızıntı dedektörü (MSLD) olarak da bilinen bir helyum sızıntı dedektörü, bir sisteme veya içeren bir ekipmana giren veya girmeyen sızıntıları bulmak ve ölçmek için kullanılır.sızıntı dedektörüne bağlı bir test bileşenine enjekte edilir.Test bileşeninden kaçan helyum, ölçülür ve bir metreye gösterilen sisteme girer. Paket tasarımı, arıza analizi, alet yeterliliği,Paketleme hattının kurulumu ve doğrulanması, ve ürün kalitesi izleme.
Helium sızıntı dedektörünün teknik parametreleri:

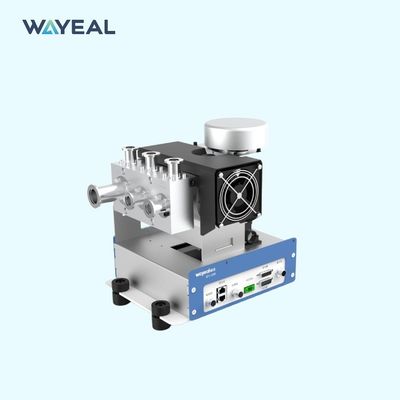

| SFJ-16M Helium Sızıntı Detektörü |
|
Performans Göstericileri
|
En az tespit edilebilir sızıntı oranı
(Pa·m)3/s) / vakum modu |
Vakum Modu (ULTRA):5.0×10-13(helium pompalama hızı >5 l/s)
Vakum modunda (FINE):1.0×10-12(heliyum pompalama hızı 2,5 l / s) |
En az tespit edilebilir sızıntı oranı
(Pa·m)3/s) / koklama modu |
5.0×10-8 |
| Yanıt süresi (s) |
< 1 |
| Başlatma süresi ((min) |
≤ 95s |
Sızıntı tespit aralığı
(Pa·m)3/ s) |
5.0×10-13~ 1.0×10-3 |
Sızıntı oranı görüntüleme aralığı
(Pa·m)3/ s) |
1.0×10-13~ 1.0×10-3 |
| En yüksek izin verilen sızıntı tespit basıncı ((Pa) |
1500 |
| Bulunabilir kalite |
2,3,4 ((H2, He3, He4) |
|
Temel Yapılandırma
|
İnsan-makine arayüzü |
5 "renkli LCD dokunmatik ekran |
| İyon kaynağı |
2 adet, irid ile kaplanmış itrium oksit, otomatik anahtar |
| I/O Giriş/çıkış arayüzü |
Sekiz giriş ve sekiz çıkış |
| İletişim arayüzü |
RS232/485,LAN |
| MES arayüzü |
Standart |
Aracın fiziksel boyutu
(W) × ((D) × ((H), mm |
592 * 498 * 370mm |
| Sızıntı tespit portunun özellikleri |
DN16 KF/2 adet |
| Güç kaynağı |
DC24V |
| Çalışma sıcaklığı |
0-40oC |
| Güç |
240W |
| Görüntüleme dili |
Hem Çince hem de İngilizce |
| Sızıntı oranı göstergesi |
Şekil, çubuk grafiği, eğri grafiği |
Helium Sızıntı Detektörünün Uygulamalar:
Wayeal SFJ-16C Helium Sızıntı Detektörü, çeşitli endüstriyel vakum algılama senaryolarında kullanılmak için uygundur.Otomobil endüstrisi, havacılık endüstrisi, ilaç endüstrisi ve vakum algısı gerektiren diğer birçok endüstride.Ürün aynı zamanda bir kütle spektrometre sızıntı dedektörü olarak da kullanılabilir, bu da çeşitli uygulamalar için çok yönlü bir üründür..
Helium Sızıntısını tespit etme yöntemleri (Helium Sızıntısı Detektörü)
Helium Vakum Metodu
Koklama yöntemi
Helium Kapak Metodu
