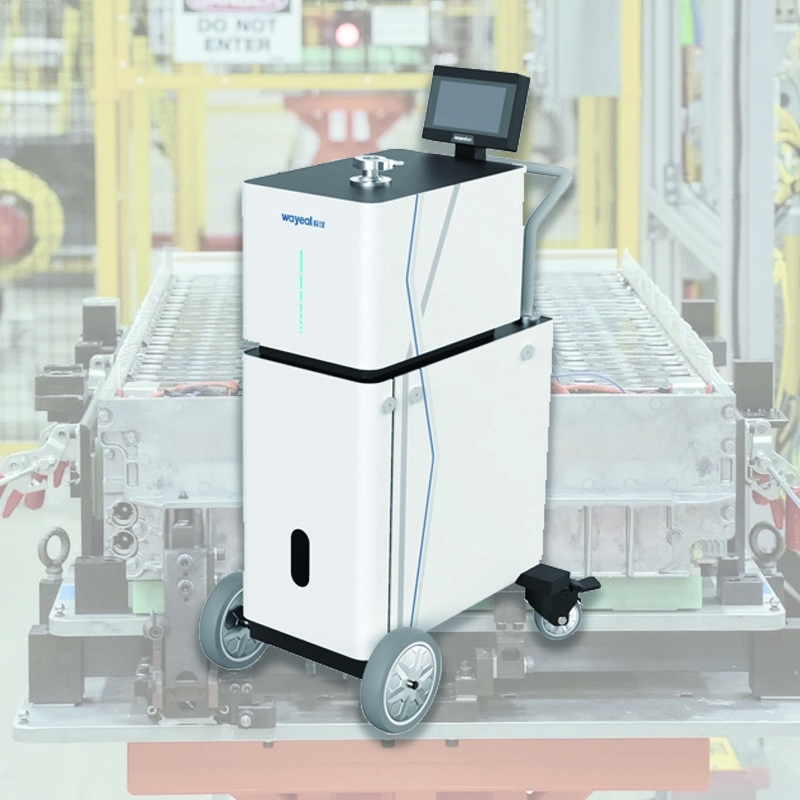

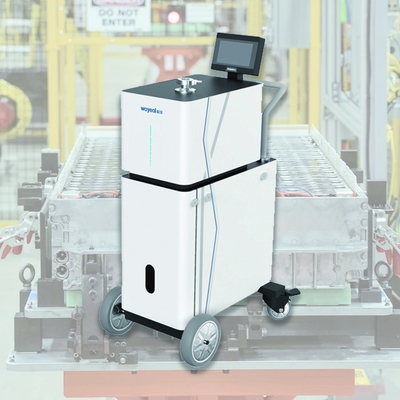

Helium Sızıntı Detektörü'nün Tanıtımı
Helium Sızıntı Detektörü - Yüksek Duyarlılık Sızıntı Deteksi Teknolojisi
Helium sızıntı dedektörü, yüksek vakum sistemine ve ona bağlı bir kütle spektrometre odasına sahip bir helium gazını tespit etmek için tasarlanmış bir kütle spektrometresidir.Dış gaz kütle spektrometri odasına girdiğindeGaz iyonları manyetik alana hızlanır ve yolları saplanır.Farklı iyonların farklı yük-kütle oranlarından dolayı farklı yarıçapları olanUygun bir yere bir yarık yerleştirerek, sadece iz gazı olan helyum iyonları geçebilir ve toplama direğine ulaşabilir.Toplama direğinde elde edilen iyon akışı sinyali, sızıntı dedektörüne giren helyum miktarına orantılıdır.Bu sinyali ölçerek, sızıntı oranını ölçülebilir.
Helium sızıntı dedektörünün teknik parametreleri:
|
Ürün Adı
|
Helium Sızıntı Detektörü
|
|
Bulma yöntemi
|
Helium Kütle Spektrometresi
|
|
Sızıntı tespit limanı
|
DN25KF
|
|
Sızıntı oranı göstergesi
|
Sayılar, Çubuk Çizelgeleri, Grafikler
|
|
Yanıt süresi (s)
|
< 1s
|
|
Kullanıcı Arayüzü
|
7 inç renkli dokunmatik ekran
|
|
Çalışma sıcaklığı
|
0~40°C
|
|
Maksimum izin verilen sızıntı tespit basıncı (Pa)
|
1800Pa
|
|
İletişim Arayüzü
|
RS232/485, LAN
|
|
Fark edilebilir Kalite
|
2, 3, 4 (H2, He-3, He-4)
|
|
Mini Sızıntı Bulma Hızı ((Pa·m)3/s) /Sniffer Modu
|
2.5*10-9Pa·m3/s
|
|
Mini Sızıntı Bulma Hızı ((Pa·m)3/s) /Vacuum Modu
|
5.0*10-13Pa·m3/s
|
|
Başlatma süresi (dakika)
|
≤1.58
|
|
Destek pompaları
|
Rotary Vane Vakum Pompası
|
|
Boyut
|
755*467*1180mm
|
|
Güç kaynağı
|
220V, 50Hz/60Hz
|
|
Dil
|
Çince/İngilizce
|
Helium Sızıntı Detektörünün Uygulamalar:
Helium kütle spektrometri, vakum sızıntı tespit teknolojisi alanında yaygın olarak kullanılmaktadır. Bu yöntemin avantajları şunlardır: sızıntı tespitinin yüksek hassasiyeti,Aracın hızlı yanıt süresi, yüksek boşluk ortamında helyum moleküllerinin yüksek difüzyon hızı; bu nedenle helyum sızıntı dedektörü birçok alanda yaygın olarak kullanılmaktadır.
Havacılık alanı: uzay gemileri, uzay mekikleri, roketler, uydular, uçaklar vb. Bunların hepsi vakum sızıntı tespit teknolojisini kullanır.
Genel endüstri alanları: atom enerjisi, elektrik santralleri, güç dağıtım istasyonları, otomobil üretimi, gemi yapımı endüstrisi, soğutma endüstrisi, metalürji endüstrisi, gaz boruları,Gaz tankları, petrol tankları, kazanlar fast food ambalajları ve benzeri sızıntı tespit sorunu ayrılmaz.
Helium sızıntı dedektörü, yakıt depolama tankları ve yakıt taşıma boru hatları gibi özel bileşenlerin sızıntı testleri için kullanılır.
Helium Sızıntısını tespit etme yöntemleri (Helium Sızıntısı Detektörü)
Helium Vakum Metodu

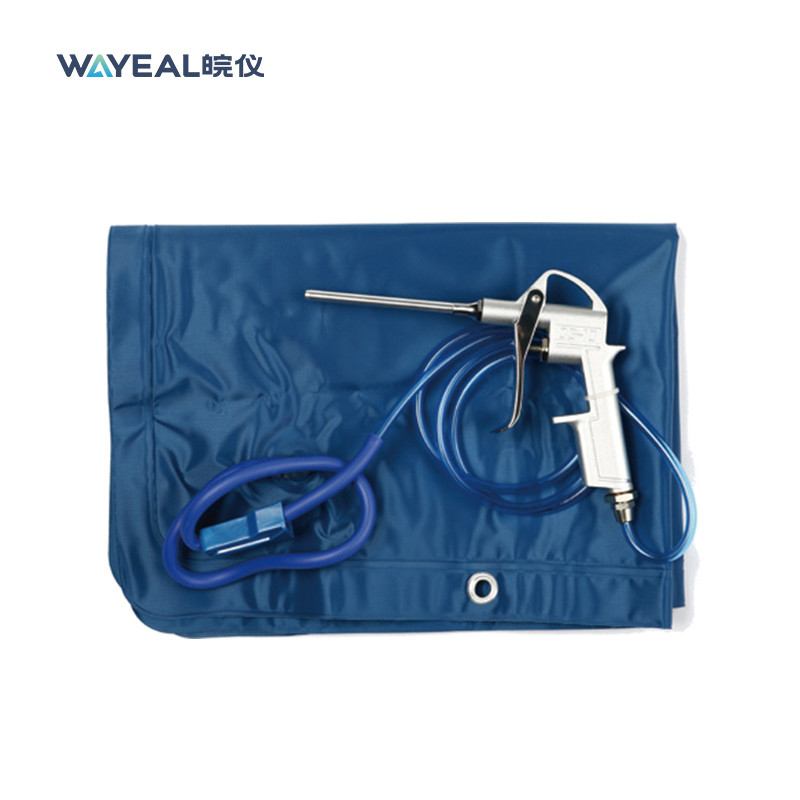

Helium Kapak Metodu
Negatif basınç yöntemi
Vakum odası helyum sızıntı tespit ve kurtarma sistemi (dış dolgu)

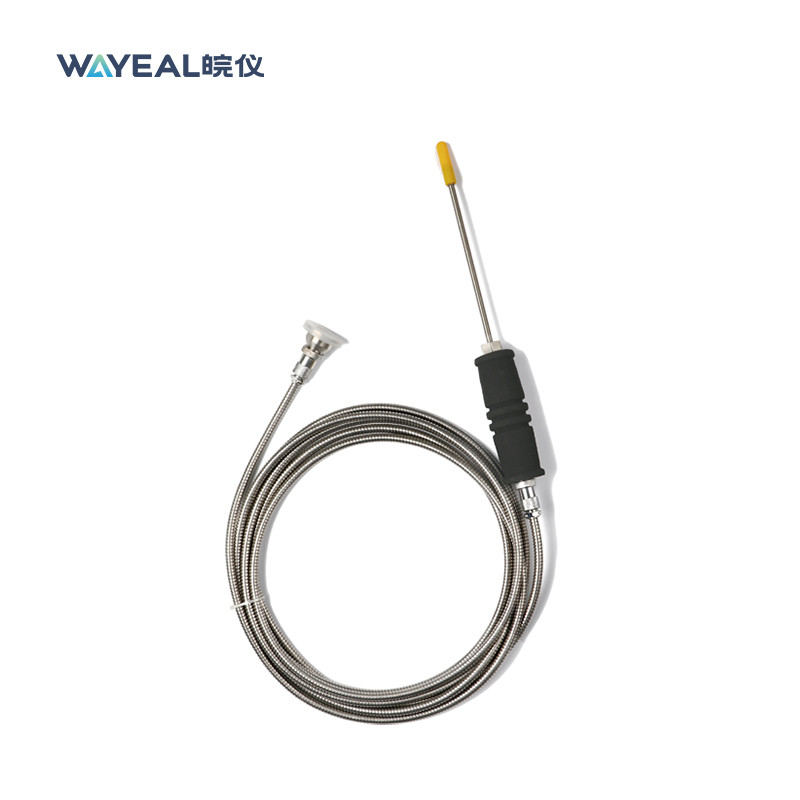

Koklama yöntemi
