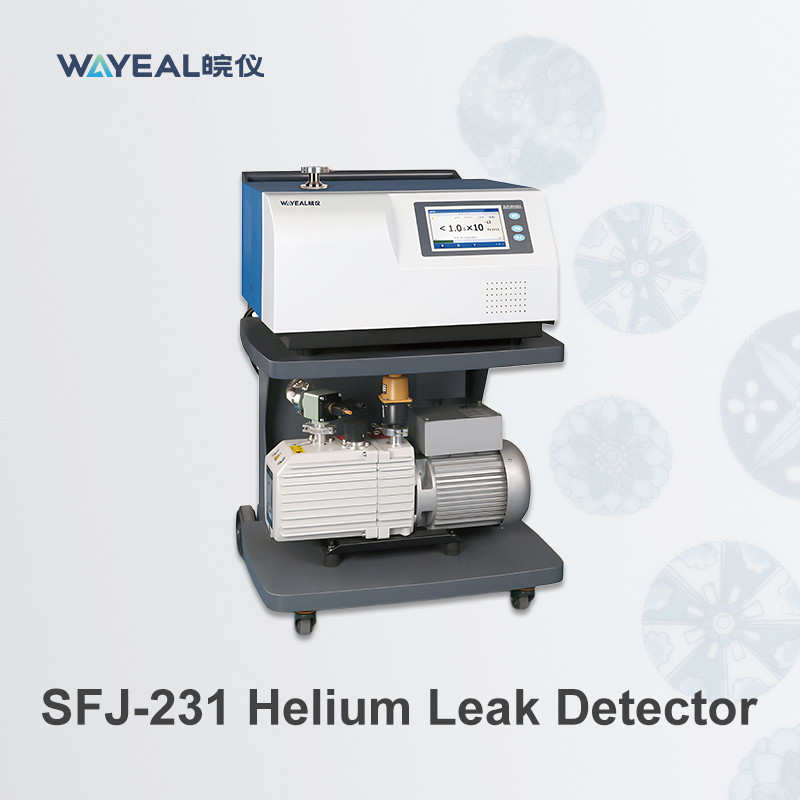

7 inç Renkli Dokunmatik Ekran Sızıntı Algılama Hızı 5*10-13 Pa·m3/s ile Helium Sızıntı Algılayıcı

Helium Sızıntı Detektörü Genel Görünümü

Helium kütle spektrometre sızıntı dedektörü (HMSLD), benzersiz özellikleri nedeniyle helium'u izleyici gaz olarak kullanır:

Küçük atom boyutuHelium en küçük sızıntılara bile nüfuz edebilir.

İnertik doğa: Helium kimyasal olarak kararlıdır ve reaksiyon göstermez, test sırasında bileşenlere zarar vermemesini sağlar.

Düşük doğal bolluk: Helium atmosferde nadir bulunur (~ 5 ppm), bu nedenle arka plan müdahalesi minimumdur ve son derece hassas algılamaya olanak tanır.

- Hayır.Enstrüman, test nesnesindeki sızıntılardan kaçan helyum gazını tespit ederek çalışır.Kütle-şarj oranlarına göre ayrılmış ve ölçülen.

Helium Sızıntı Detektörünün Teknik Spesifikasyonları

Lityum batarya endüstrisinde Helium Kütle Spektrometre Sızıntı Detektörlerinin Uygulanması

Helium kütle spektrometre sızıntı dedektörleri, lityum batarya endüstrisi de dahil olmak üzere sızıntı tespitinin kritik olduğu endüstrilerde yaygın olarak kullanılan son derece hassas aletlerdir.Lityum iyonlu piller elektrikli araçlarda yaygın olarak kullanılmaktadırLityum batarya bileşenlerinin hermetik mühürlenmesini ve sızıntı geçirmezliğini sağlamak güvenlik, performans ve uzun ömür için gereklidir.Helium kütle spektrometre sızıntı tespiti bu gereksinimlerin gerçekleşmesinde kilit rol oynar.

1Batarya hücrelerinin sızıntı testi

• Lityum-ion pil hücreleri, kimyasal reaksiyonlara, bozulmaya ve güvenlik tehlikelerine yol açabilecek hava ve nemin girmesini önlemek için hermetik olarak mühürlenmelidir (örneğin,Termal kaçış veya patlamalar).
• Helium sızıntı dedektörleri, üretim sürecinde pil hücrelerinin mühürlenme bütünlüğünü test etmek için kullanılır.ve herhangi bir kaçan helyum kütle spektrometresi tarafından tespit edilir., sızıntıları yüksek hassasiyetle tespit eder.

2Batarya paketlerinin ve modüllerinin sızıntı testi

• Bir batarya paketi, koruyucu bir kaplamada bulunan birden fazla hücreden oluşur. Hücre, hücreleri çevresel maruz kalmaktan (örneğin su veya toz girişinden) korumak için sızdırmaz olmalıdır.

1. Helium sızıntı tespiti, paketlerin dikişlerinde, eklemlerinde veya bağlantılarda sızıntılar olup olmadığını test ederek kapamanın bütünlüğünü sağlar.

3. Elektrolit Doldurma Sistemleri

• Üretim süreci sırasında, lityum iyonlu batarya hücreleri, iyon taşımasını kolaylaştıran sıvı bir elektrolitle doldurulur.Doldurulmuş elektrolit sızıntısının olmadığından emin olmak için bu aşama sırasında ve sonrasında sızıntının tespiti çok önemlidirBu da performans ve güvenliği tehlikeye atar.
• Helium sızıntı dedektörleri, elektrolit dolumu ve mühürlenmesinden sonra hücrenin sızıntı geçirmezliğini doğrulamak için kullanılır.

4EV pil paketlerinde soğutma sistemlerinin test edilmesi

• Elektrikli araç (EV) pil paketleri genellikle optimal çalışma sıcaklıklarını korumak için sıvı soğutma sistemleri içerir.Bu soğutma sistemleri, soğutma sıvısının pil hücrelerine sızmasını ve kısa devreye veya diğer hasarlara neden olmasını önlemek için sızıntı geçirmez olmalıdır..
• Soğutma kanallarını test etmek ve hiçbir sızıntı olmadığından emin olmak için helyum kütle spektrometrleri kullanılır.

5- Kalite güvencesi ve süreç kontrolü

• Lityum-iyon pillerin büyük ölçekli üretiminde, sürekli kalite izleme için otomatik üretim hatlarına helyum sızıntı dedektörleri entegre edilir.Modül, ve paket sızıntı geçirmezliği için gerekli standartları karşılar.
• Helium testi genellikle test edilen belirli parçaya bağlı olarak vakum odaları veya kokulayıcı problarla birlikte kullanılır.- Hayır.

Lityum pil uygulamalarında test yöntemleri

1. Vakum Yöntemi

• Test nesnesi bir vakum odasına yerleştirilir ve helium ile basınçlandırılır.
• Bu yöntem son derece hassas ve pil hücreleri ve küçük modülleri test etmek için uygundur.

2- Koklama yöntemi.

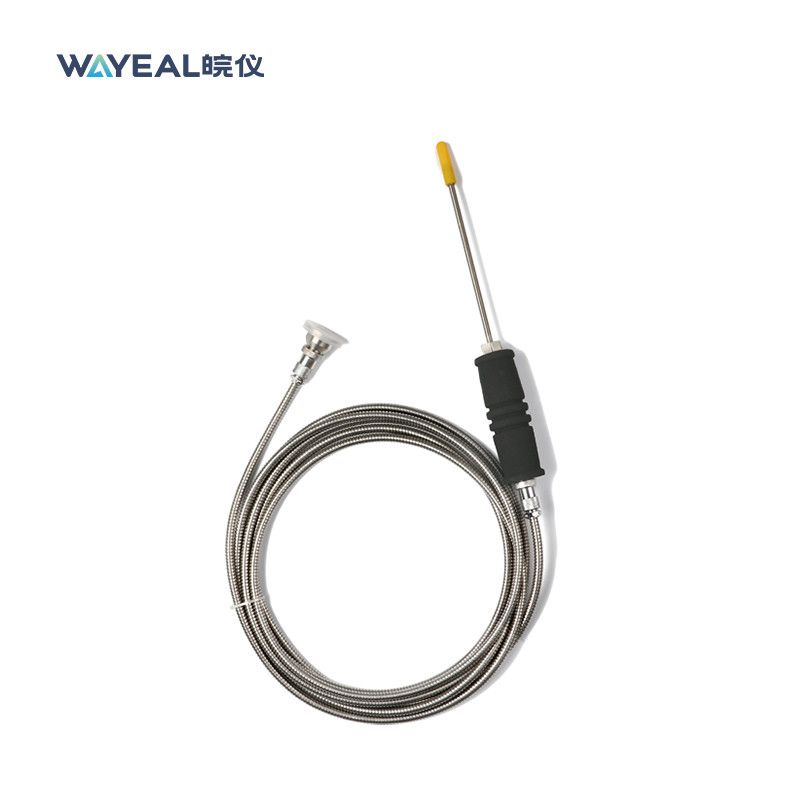

• Helium kütle spektrometresine bağlı bir koklama sondası, kaynaklar, eklemler veya mühürler gibi belirli yerlerde helium sızıntısını tespit etmek için kullanılır.
• Bu yöntem, büyük pil paketlerini test etmek veya yerel sızıntı tespiti için pratiktir.

3Bombalama yöntemi.

• Test nesnesi belirli bir süre boyunca (bombardıman aşaması) helyum gazı ile basınçlandırılır. Sızıntılar varsa, helyum nesneye nüfuz eder. Daha sonra nesne boşaltılır,Ve sızıntılardan kaçan helyum tespit edildi..
• Bu yöntem, doğrudan basınçlandırmanın mümkün olmadığı durumlarda kullanılır.

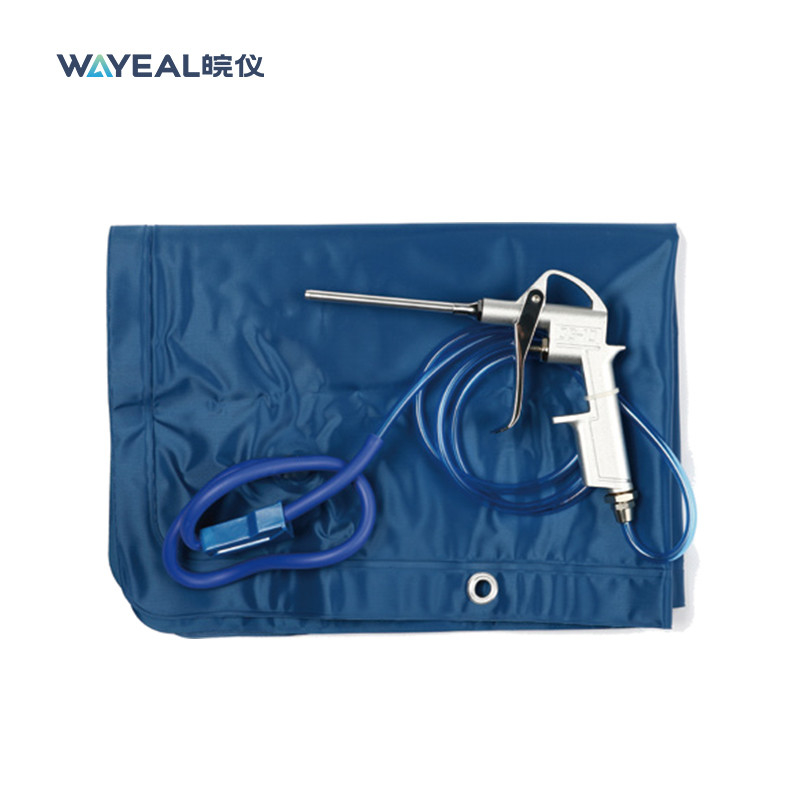

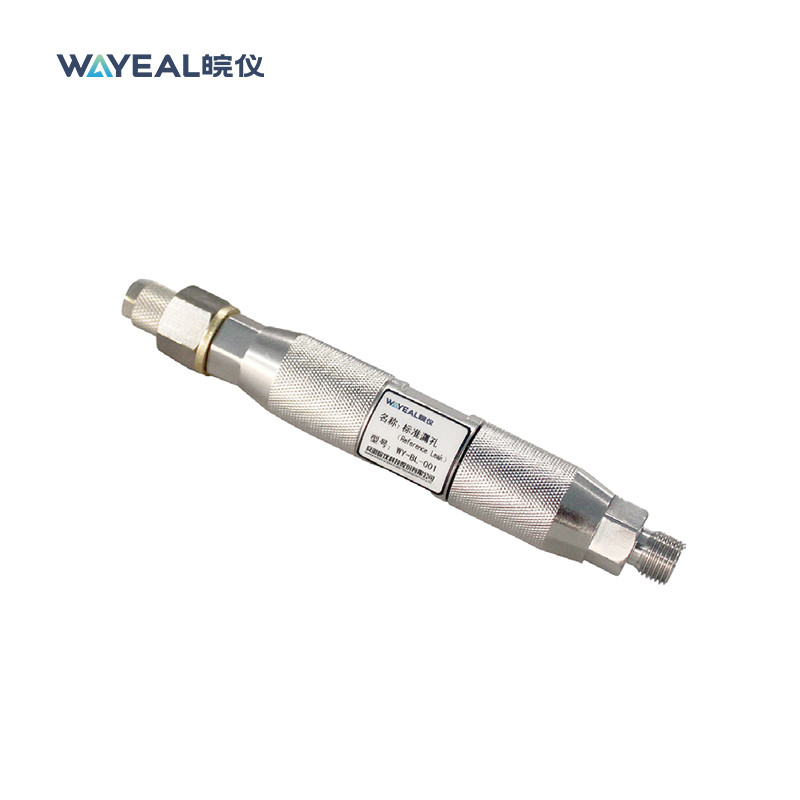

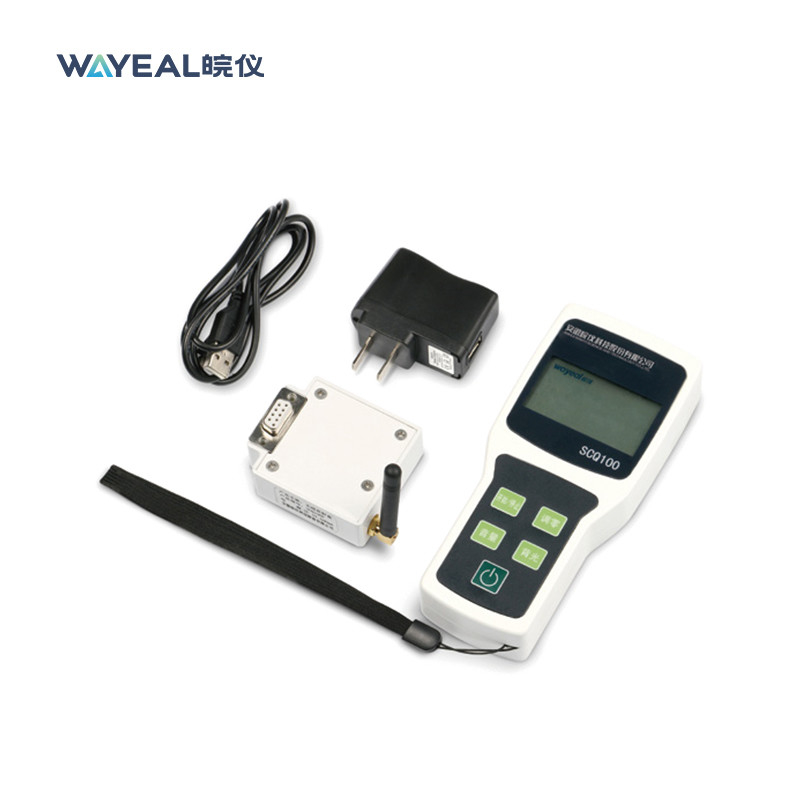

Helium sızıntı dedektörünün isteğe bağlı aksesuarları:

- Hayır.
