Yeni Teknikler Vakum Sistemi Kaçaklarını Belirliyor ve Ölçüyor

Kusursuz bir şekilde mühürlenmesi gereken, ancak sürekli olarak istenen vakum seviyesine ulaşamayan bir vakum sistemini dikkatlice inşa ettiğinizi düşünün.Kritik anlarda sızan titizlikle tasarlanmış bir denizaltı gibi., bu sinir bozucu senaryo genellikle tek bir suçluya dönüşür: gaz sızıntısı.

Endüstriyel ve bilimsel uygulamalardaki “vakum sistemlerinden otomobil ve soğutma bileşenlerine “hava geçirmez bütünlüğü çok önemlidir.Deneyimli mühendisler, "görülebilir sızıntı yok" veya "sıfır sızıntı oranı" gibi basit ifadelerin kabul kriterleri olarak yeterli olmadığını anlarlarUygun özellikler, belirli koşullar altında kabul edilebilir sızıntı oranlarını açıkça tanımlamalı ve kabul edilebilir seviyeler uygulamalara göre değişmelidir.

Sızıntı Tam olarak Nedir?

Sızıntı, katı maddelerin, sıvıların veya gazların istenmeyen geçişine izin veren bir malzeme bariyerindeki bir bozuluşu temsil eder.

Sızıntılar malzemelere ve bağlantı türlerine bağlı olarak çeşitli şekillerde ortaya çıkar.

Yedi Genel Sızıntı Türü

• Ayrılabilir bağlantı sızıntıları:Flanşlarda, yerleştirme yüzeylerinde veya mühürlerin (tamponlar, O halkalar) uygun olmayan montaj, malzeme bozulması veya yüzey hasarı nedeniyle başarısız olduğu kapaklarda ortaya çıkar.
• Kalıcı eklem sızıntıları:Yanlış yapım veya yaşlanma nedeniyle zarar gören kaynaklarda, lehimli eklemlerde veya yapıştırıcı bağlarda bulunur.
• Gözeneklik Sızıntıları:Mikroskobik boşlukların birbirine bağlandığı mekanik stres (eğilme) veya ısı işleminden sonra polikristalin malzemelerde ve dökümlerde yaygın.
• Isı Sızıntıları:Aşırı sıcaklıklarda ortaya çıkıyor. Farklı termal genişleme kaynaklı eklemleri strese sokuyor ve boşlukları genişletiyor.
• Sanal (Görünen) Sızıntılar:Fiziksel delikler değil, boşluklarda/kör deliklerde hapsedilen gaz veya yavaş yavaş boşalmaya başlayan buharlaşan sıvılar gerçek sızıntıları taklit ediyor.
• Doğrudan sızıntılar:Bozulmuş elektrik hatlarından (su, basınçlı hava) kaynaklanan ve vakum sistemlerine yabancı maddeler getiren bir durumdur.
• Cascade Sızıntıları:Çevrimsel yelkenli pompa rezervuarlarında petrol mühürlerinin bozulması gibi birbirine bağlı çok sayıda sızıntı, yağın girmesine izin veriyor.

Ek olarak,permeasyonKağıt hortumları gibi malzemelerden gaz yayılması teknik olarak sızdırmaz, ancak vakum performansını etkiler.

Sızıntıları ölçmek: Sızıntı oranı standardı

Mutlak hermetik mühürleme pratik değildir ve gereksizdir. Kritik faktör, çalışma basıncı gereksinimlerini korumak için sızıntı oranlarını yeterince düşük tutmaktır.:

Sızıntı oranı (q)_L) = 1 mbar·l/sanlamına gelir: 1 litrelik mühürlü bir kapta basınç saniyede 1 mbar oranında yükselir veya düşer.

Yüksek vakumlu sistemler için pratik referans değerleri şunlardır:

• Q_L(hava) < 10^-6mbar·l/s → "Farklı sıkı"
• Q_L(hava) < 10^{- 5}mbar·l/s → "Yeterince sıkı"
• Q_L(hava) > 10^{- 4}mbar·l/s → "Leaky"

Sızıntı tespiti: Yer vs. Ölçüm

Sızıntı testi iki temel amaca hizmet eder:

1. Sızıntıları bulmakSistemler içinde
2. Sızıntı oranlarını ölçmekTam olarak.

Metotlar basınç koşullarına göre farklılık gösterir:

• Vakum Yöntemi:İç doğru akışı algılar (dış basınç > iç vakum)
• Basınç yöntemi:Dışa doğru akışı belirler (basınçlı iç)

Helium'un yüksek difüzyon hızı, hassas sızıntı tespiti için idealdir.^-10m) çapında.

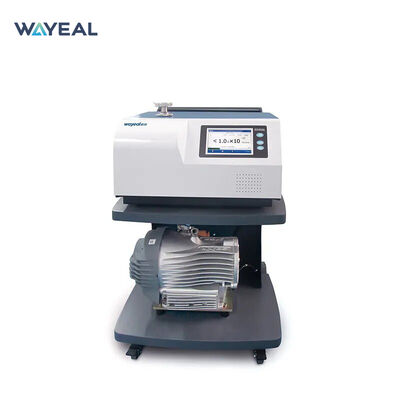

Vakum sistemleri düşük performans gösterdiğinde, iki olası neden vardır: gerçek sızıntılar veya yüzeylerden çıkan gazlar.Hızlı lokalizasyon sağlayan helyum sızıntı dedektörleri ile.
