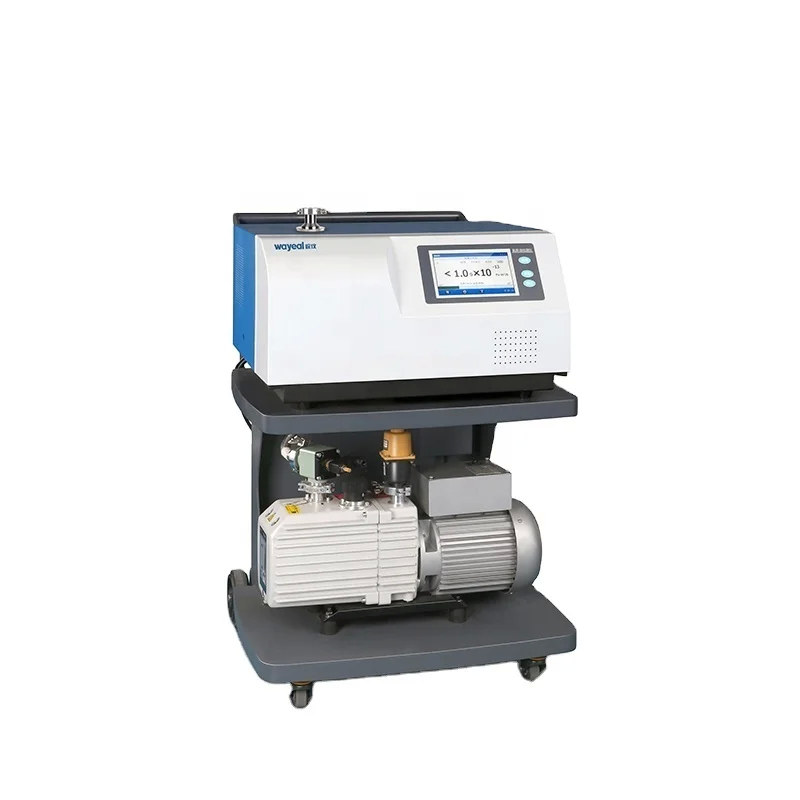

Elektrik Endüstrisi için 1500Pa Helium Sniffer Sızıntı tespit cihazı

Elektrik Endüstrisi için 1500Pa Helium Sniffer Sızıntı tespit cihazı

Vacuum Helium Sızıntı Detektörü

1500Pa Vacuum Helium Sızıntı Detektörü

Place of Origin:

Anhui, China

Marka adı:

Wayeal

Sertifika:

CE

Model Number:

SFJ-231

Bizimle İletişim
Bir İndirim İste
Ürün Ayrıntıları
Algılama yöntemi:
Helyum Kütle Spektrometresi
Kaçak tespit portu:
DN25KF
MES Arayüzü:
Standart
İyon Kaynağı:
2 adet, Iridium kaplı Yttrium Oksit, Otomatik Değiştirme
Mini Kaçak Tespit Oranı(Pa.m3/s)/Vakum Modu:
5*10-13 Pa.m3/s
Maksimum izin verilen sızıntı tespit basıncı (Pa):
1500Pa
G/Ç Giriş çıkış arayüzü:
8 Giriş, 8 Çıkış
Başlangıç ​​Zamanı (dk):
≤1,58 dakikalık
Vurgulamak:

Vacuum Helium Sızıntı Detektörü

,

1500Pa Vacuum Helium Sızıntı Detektörü

Ödeme ve Nakliye Şartları
Minimum Order Quantity
1 Unit
Fiyat
Negotiate
Packaging Details
Wooden Case
Delivery Time
35 days
Payment Terms
T/T, VISA
Supply Ability
200 Units/Month
Ürün Tanımı

1500Pa Sniffer Helyum Kaçak Tespiti Ekipmanı (Enerji Sektörü)

SFJ-231 Helyum Kaçak Dedektörünün Teknik Parametreleri

Minimum tespit edilebilir kaçak oranı (Pa·m³/s) / vakum modu 5.0*10-13 P·m3/s
Minimum tespit edilebilir kaçak oranı (Pa·m³/s) / sniffer modu 5.0*10-9 P·m3/s
İzin verilebilir maksimum kaçak tespit basıncı (Pa) 1500
Tepki süresi <1s
Başlangıç süresi ≤2dk
Tespit edilebilir kalite 2, 3,4(H2 ,He3, He4)
İnsan-makine arayüzü 7" renkli LCD dokunmatik ekran
İyon kaynağı 2 adet, iridyum kaplı itriyum oksit, otomatik geçiş
G/Ç Giriş/çıkış arayüzü 8 giriş ve 8 çıkış
İletişim arayüzü RS232/485, USB*2
MES arayüzü standart
Kaçak Tespiti portu DN25KF
Güç Kaynağı AC220V, 50Hz/60Hz
Çalışma sıcaklığı 0~40°C
Dil İngilizce
Kaçak oranı göstergesi Şekil, çubuk grafik, eğri grafik
Boyut 645*678*965mm

SFJ-231 Helyum Kütle Spektrometresi Kaçak Dedektörünün Yüksek Gerilim GIS Ekipmanlarında Uygulanması / Enerji Sektöründe SF₆ Gaz Sızdırmazlık Testi

Helyum kütle spektrometresi kaçak tespiti, helyumun (He) küçük molekül boyutu, yüksek geçirgenliği, SF₆ ile reaksiyona girmemesi ve SFJ-231 kaçak dedektörünün ultra yüksek hassasiyeti (minimum tespit edilebilir kaçak oranı: vakum modunda 5.0×10⁻¹³ Pa・m³/s) nedeniyle GIS sızdırmazlık testleri için temel bir yöntemdir. Dedektör, helyumu izleyici gaz olarak kullanarak, kaçakları tespit etmek ve kaçak oranlarını ölçmek için helyum sinyallerini yakalar.
SFJ-231, vakum modunu (daha yüksek hassasiyet) ve sniffer modunu (basınçlı sistemler için uygun, maksimum izin verilebilir basınç: 1500 Pa) destekler. GIS ekipmanı için, sniffer yöntemi aşağıdakiler için kullanılabilir:

Sniffer Modu Kaçak Tespiti (Basınçlı GIS İçin, Yerinde Kolaylık)
Uygulama: Çalışır durumdaki GIS (dahili olarak SF₆ ile basınçlandırılmış, ancak basınç ≤1500 Pa olmalıdır; daha yüksekse, önce basıncı düşürün).
Prensip:
GIS ekipmanına az miktarda helyum (SF₆ ile karıştırılmış, yalıtım performansını etkilemeden) enjekte edin, şüpheli noktaya yaklaşmak için SFJ-231'in püskürtme tabancasını (G/Ç arayüzü üzerinden bağlı) kullanın, eğer bir kaçak varsa, helyum SF₆ ile birlikte sızacak ve bu da püskürtme tabancası tarafından yakalanacak ve kaçak oranı tespiti için kaçak dedektörüne iletilecektir.
Teknik uygunluk: Sniffer modunda minimum 5.0×10⁹ Pa・m³/s), noktayı bir kaçak noktası olarak işaretleyin ve kaçak oranını ve konumunu kaydedin.⁹ Pa・m³/s kaçak oranı ve <1s tepki süresi, kaçakları hızlı bir şekilde tespit etmeyi mümkün kılar, bu da onu hızlı yerinde incelemeler için uygun hale getirir.Emme Tabancası Modunda Kaçak Tespit Adımları (Basınçlı GIS ekipmanı)

1. İzleyici Gaz Enjeksiyonu
GIS ekipmanına helyum gazı enjekte edin: Ekipmanın dolum portu aracılığıyla, SF₆ hacminin %1 ila %5'i oranında saf helyum enjekte edin (karışımın homojen olduğundan emin olun ve helyum gazının tüm odacıklara yayılması için 30 dakikadan fazla bekletin).
2. Sniffer bağlantısı ve parametre ayarı

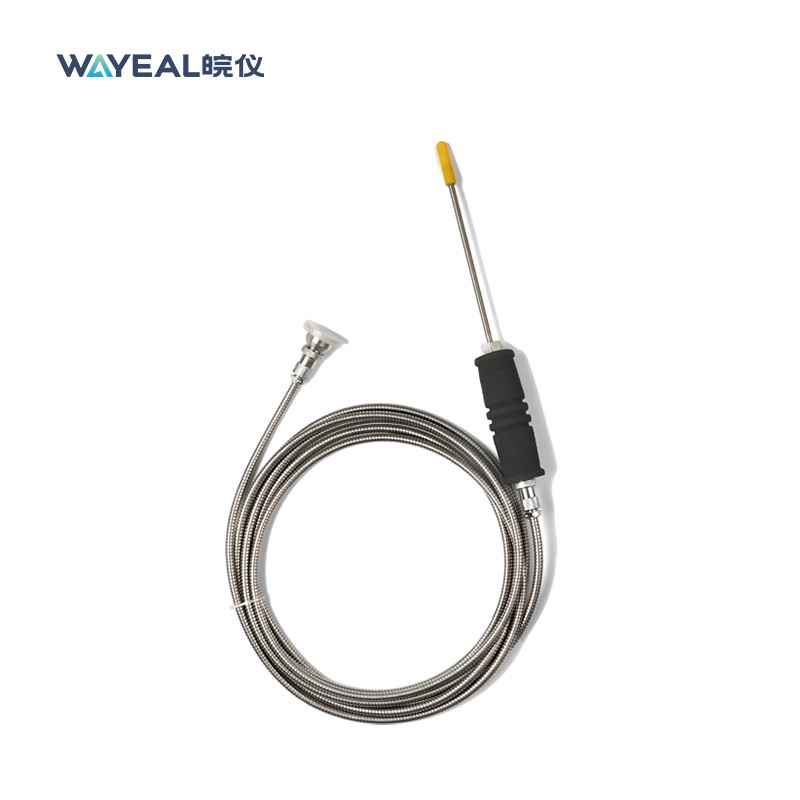

Sniffer'ı G/Ç konektörü (8 giriş ve 8 çıkış) aracılığıyla SFJ-231'e bağlayın, dokunmatik panelde “Sniffer Modu”na geçin, sniffer akış hızını ayarlayın (varsayılan değer veya sahaya göre ayarlayın) ve kaçak oranı alarm eşiğini ayarlayın.
3. Sniffer tespiti
Sniffer'ı elinizde tutun, şüpheli noktaya yakın (1-3 mm mesafe), yavaşça hareket ettirin (hız ≤5cm/s), tüm sızdırmazlık yüzeyini kapladığınızdan emin olun.
Kaçak dedektörü, kaçak oranının eşiği aştığını gösteriyorsa (örneğin 5.0×10
-⁹ Pa・m³/s), noktayı bir kaçak noktası olarak işaretleyin ve kaçak oranını ve konumunu kaydedin.4. Kantitatif test
Sniffer'ı 10 saniye boyunca kaçak noktasına sabitleyin, ortalama kaçak oranını nihai sonuç olarak alın.
