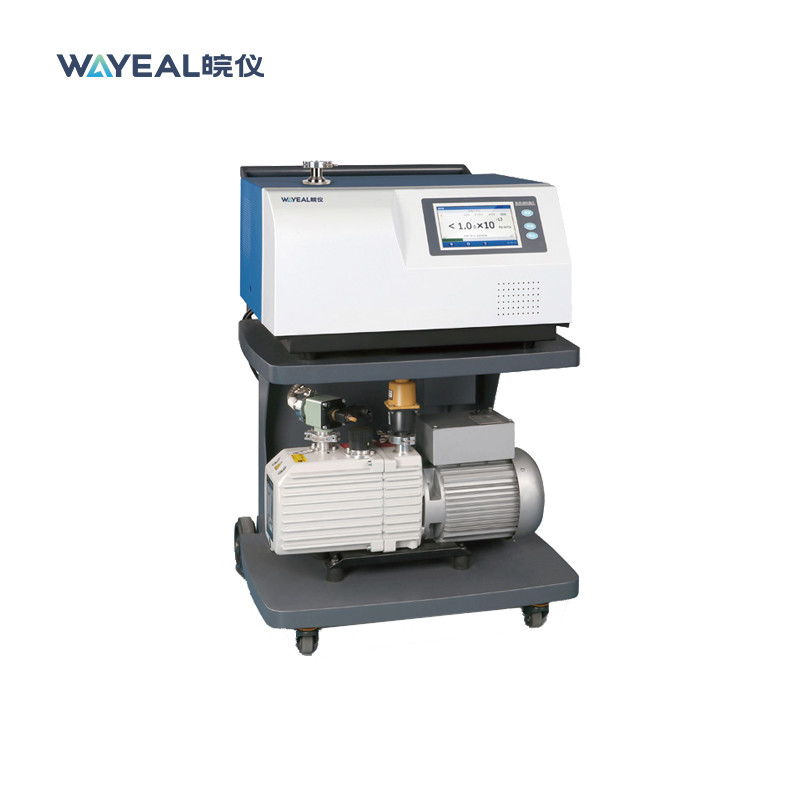

SFJ-231 Helyum Kütle Spektrometresi Kaçak Dedektörü Ekipmanı, CBS Kaçak Tespiti İçin

SFJ-231 GIS sızıntı tespiti için Helium Kütle Spektrometri Sızıntı Detektörü Ekipmanı

Helium kütle spektrometre sızıntı dedektörü, mühürlü kapların hızlı konumlandırılması ve sızıntılarının nicel ölçümü için bir enstrüman.

SFJ-231 Helium Sızıntı Detektörü'nün parametreleri

SFJ-231 Helium Kütle Spektrometre Sızıntı Dedektörü'nün Yüksek Voltajlı GIS Ekipmanlarında / SF6 Gaz Sıklığı Testinde Enerji Endüstrisinde Uygulanması

1. Geçmiş ve İlke
Yüksek voltajlı gaz yalıtımlı anahtar cihazı (GIS), SF6 gazını yalıtım ve yay söndürme ortamı olarak kullanır.ve operasyonel güvenlikSF6 sızıntısı, yalıtım gücünün azalmasına, yay söndürme başarısızlığına ve hatta ekipman arızasına neden olabilir.
Helium kütle spektrometri sızıntı tespiti, küçük moleküler boyutu, yüksek geçirgenliği, SF6 ile reaksiyon göstermemesi nedeniyle GIS mühürleme testleri için temel bir yöntemdir.ve SFJ-231 sızıntı dedektörünün son derece yüksek hassasiyeti (en az tespit edilebilir sızıntı oranı): 5.0×10−13 Pa·m3/s vakum modunda). Helium'u izleyici gaz olarak kullanarak, dedektör sızıntıları belirlemek ve sızıntı oranlarını ölçmek için helium sinyalleri yakalar.
2Sızıntı tespit yöntemleri (SFJ-231 özelliklerine göre)
SFJ-231 helyum sızıntı dedektörü vakum modunu (daha yüksek hassasiyet) ve koklama modunu (basınçlı sistemler için uygun, maksimum izin verilen basınç: 1500 Pa) destekler.
Vakum Modu Sızıntı Bulma (Daha Yüksek Duyarlılık, Taşınmış GIS Gerektirir)
Uygulama:Yeni kurulan, revize edilmiş veya sökülmüş GIS (iç SF6 çıkarılıp vakum uygulanabileceği durumlarda).
İlke:

• GIS odasını ≤1 Pa'ya boşaltın.
• SFJ-231'i DN25KF vakum bağlantısı üzerinden bağlayın.
• Sızıntı şüphesi olan noktalara (örneğin kaynaklar, flanslar) dış taraftan helyum püskürtün.
• Eğer bir sızıntı varsa, helium odaya girer ve dedektörü tetikler.
• Avantaj: Mikro sızıntı tespiti için SFJ-231'in ultra yüksek hassasiyetini (5.0×10−13 Pa・m3/s) kullanır.

Vakum Modu İşlemi
Gaz yolu bağlantısı:Bağlantı GIS odası → SFJ-231 (DN25KF) → vakum pompası (basınca dirençli hortumlar).
Tahliye:≤1 Pa'ya pompalayın (daha düşük basınç = daha iyi duyarlılık).
Bulma ayarları:Vakum moduna ayarlayın, yanıt süresini (<1s), alarm eşiğini ayarlayın (DL/T 596-2021 başına).
Helium püskürtme testi:Helium püskürtün (5-10mm algılama noktasından, 3-5 saniye kalın,ve SFJ-231<1s'nin yanıt süresini kullanarak, GIS ekipmanının dışındaki şüpheli bir noktada (işaretlenme sırasıyla) sinyali gözlemleyin.Sızıntı dedektörü sızıntı hızında ani bir artış gösterirse (sayılar ve eğrilerin senkronize değişimi), bu noktanın bir sızıntı noktası olduğu anlamına gelir ve sızıntı oranı değerini kaydeder.Sonra tekrar denetleme ve doğrulama.
